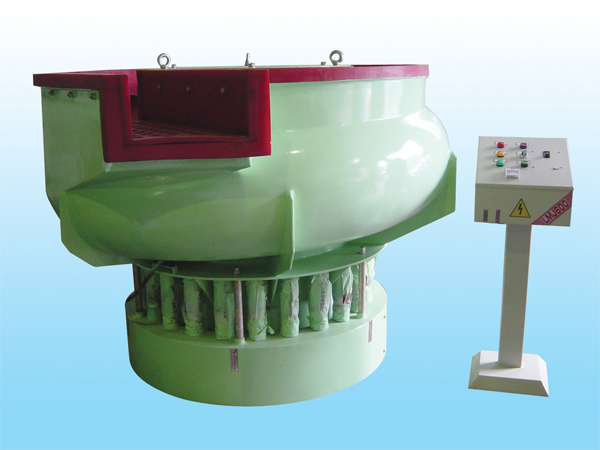

产品名称:螺旋振动研磨机
技术参数:
型号
|
LMJ100
|
LMJ300
|
LMJ300-Ⅰ
|
LMJ600
|
LMJ600-Ⅰ
|
LMJ900
|
|||
容器容量(L)
|
100
|
250
|
250
|
300
|
600
|
600
|
600
|
900
|
|
总高度A(mm)
|
1060
|
1420
|
1556
|
1520
|
1660
|
||||
分选口高度B(mm)
|
750
|
1000
|
1143
|
1090
|
1256
|
||||
外径C(mm)
|
1050、1200
|
1600、1900
|
2080
|
2030、2200
|
2350
|
||||
安装面积F(mm×mm)
|
1180×1120(1200)
|
φ840、φ1900
|
1720×104
|
2200×1860×2100
|
2350×2120
|
||||
总重(kg)
|
340、700
|
750、1000
|
1125
|
1750×2500
|
2000
|
||||
振动电机
|
功率(KW)
|
1.5
|
3.7
|
5
|
5.5
|
11
|
11
|
||
转速(r/min)
|
1455
|
1430
|
1480
|
||||||
电压(V)
|
380
|
本机应用了三元振动加工原理。当工件、成形磨块、化学磨液和水按一定比例放入光整机的容器中。然后启动振动电机。振动电机轴的上下两端装有偏心铁块,它们在水平面上的投影互成一个直角,当振动电机高速旋转时,两个偏心块产生在水平面内沿圆周方向变化的激振力(离心力),使机体产生水平面内的圆周运动,同时由于激振力不通过机体的质心。因此产生激振矩(即倾倒力矩)使容器绕水平轴摇摆,由于容器底部呈圆形状,各点的振幅不一致,使容器中的成型磨块和工件既竖直中心轴线公转,又绕圆环中心翻滚,其合成运动为环形螺旋运动,同时容器有一螺旋升角,成型磨块和工件沿螺旋面向上滑行,使工件和成型磨块在运动时增加了磨擦力,提高了光整效率。容器为了减少工作中磨块和工件对其的磨损,降低噪音,在其内壁衬耐磨橡胶或聚氨酯。为了改善工作环境,又可另外配置消音罩,适用于中小零件的光整加工。
注:LMJ:螺旋式 LMP:平底 I:改型(电机功率增大) A:内衬为聚氨酯 .
所有图片、数据仅作参考,以实物为主。
